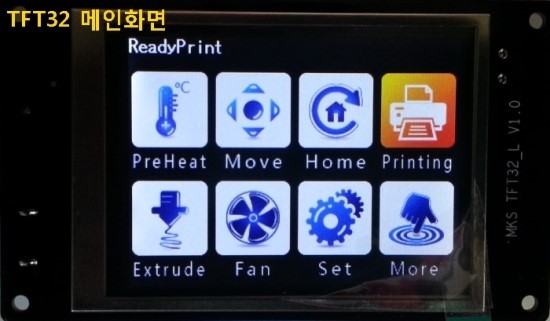

3D프린터용 Color touch screen MKS TFT32입니다.

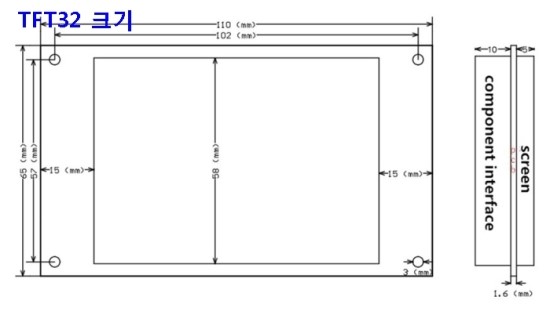

프레임을 제외한 실질화면 크기가 가로 72mm x 세로 58mm로 사용하기에 적당합니다
(참고: 12864LCD 실질화면크기는 가로 72mm x 세로 39mm )


TFT32 여러가지 기능중 몇가지 눈에 띄는 특징이 있습니다.
특징

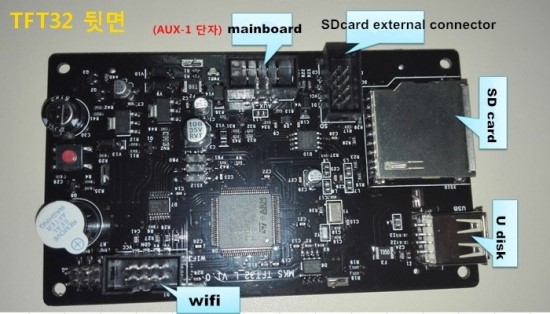

. USB 또는 SD card 선택사용

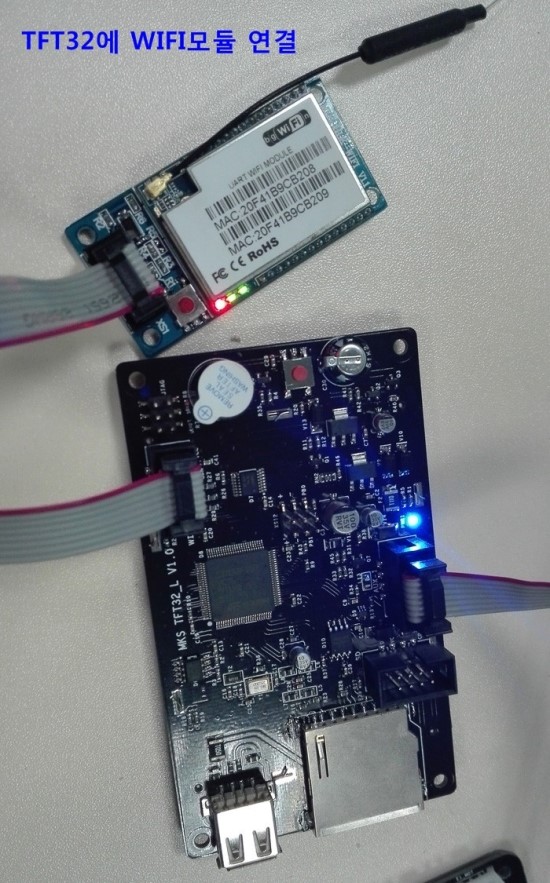

. MKS Wifi module을 TFT32에 연결하여 핸드폰으로 프린터 구동가능(별도 구매)
. Marlin, Smoothieware and Repetier firmware를 지원하기에 Control board의 firmware를
수정하지 않아도 MKS TFT32만 MKS Gen등의 Control Board에 연결하면 동작함.
. 정전시 출력중인 지점 저장하고 있다가 전원 on시 연속적으로 출력가능
. 필라멘트가 떨어지면 출력중인 지점 저장하고 있다가 필라멘트 주입시 연속출력되는 감지기능
(감지센서는 별도로 프린터에 부착후 TFT32와 연결해야됨)
. TFT32화면상의 logo및 button 모양을 취향에 맞게 수정할수 있음

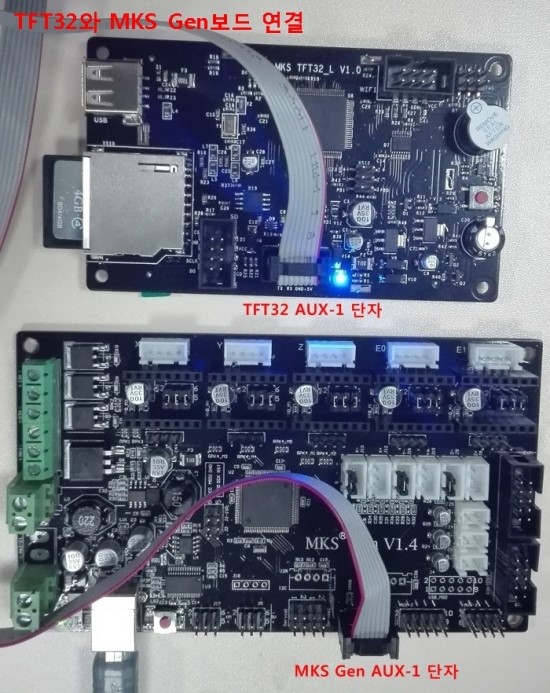

. MKS BASE, MKS GEN, MKS MINI, MKS SBASE 등의 보드에 사용이 가능함.
단, Ramps1.4에는 연동 안됨.
. 지속적으로 쉽게 Software update 가능함
. TFT32 firmware 참고사이트 : github.com/makerbase
사용법
Boot Setting

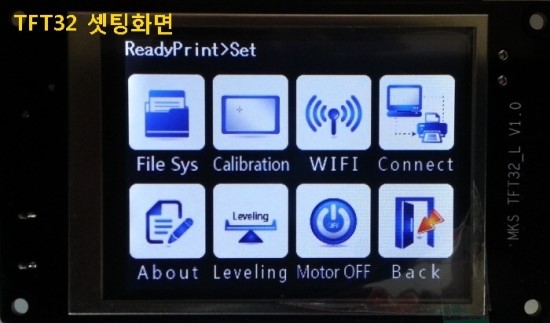

Step1: MKS TFT32 를 control board에 연결하고 setting메뉴 선택 →Connection선택
→ Firmware상의 Baud rate와 동일한 Baud rate선택
Step2: enter → setting →model, choose printer type (only Delta and other two options)
Others: enter → setting → touch screen correction, improving accuracy.
TFT32 Firmware update
TFT32 firmware를 update시에는 SD Card root directory에 아래 3가지 file을 저장후 TFT32 slot
에 삽입하면 자동으로 update가 됩니다. 이때 화일명을 절대 변경하면 안됩니다.
1. mkstft32.bin. 2. mks_config.txt. 3. mks_pic.
초기 Update시 mks_config.txt 화일에서 Control보드의 firmware종류, Printer타입, 사용언어,
노즐갯수,히팅베드유무 를 필히 선택후 upload해야됨.
